LAN CARD

Pengertian LAN Card

LAN Card adalah ‘pintu’ ke jaringan dari komputer. Setiap jenis aktivitas jaringan memerlukan LAN Card – Internet, jaringan printer, menghubungkan komputer bersama-sama. Saat ini banyak perangkat berisi kartu jaringan: Televisi untuk aplikasi mereka gratis, pemutar Blu-ray, ponsel, telepon VoIP desk, bahkan lemari es. LAN Card adalah perangkat keras, yang dapat ditambahkan ke komputer atau mereka dapat diintegrasikan ke dalam perangkat keras utama komputer.

Jenis LAN Card

LAN Card terdengar seperti kartu kredit, dan beberapa Kartu LAN terlihat seperti kartu kredit.

Dalam gambar ini Anda bisa melihat kartu PCMCIA, yang dapat digunakan di laptop. Ada banyak cara lain untuk menghubungkan LAN Card ke komputer. Beberapa kartu yang terhubung melalui port USB, beberapa melalui port PCI dalam komputer, dan beberapa bahkan tertanam dalam komputer. Kebanyakan laptop saat ini telah terintegrasi LAN Card baik untuk jaringan kabel dan nirkabel.

Ini gambar berikutnya menunjukkan kartu PCI, yang berjalan dalam sebuah komputer PC. Kartu ini menunjukkan port Ethernet, yang merupakan tempat di mana Anda menyambungkan kabel jaringan. LAN Card Anda memilih sering menentukan protokol yang digunakan pada jaringan. Sebagai contoh, sebuah kartu Ethernet akan memungkinkan komunikasi melalui protokol Ethernet. Sebuah kartu coax akan memungkinkan untuk topologi jaringan bus dan satu set baru protokol. Sebuah kabel serat akan memiliki plugin kabel yang berbeda dan kemungkinan akan bekerja dengan Wide Area Network protokol. Port Ethernet pada LAN Card tampak seperti jack telepon, tetapi lebih lebar dan memiliki lebih banyak pin.

Gambar di bawah menunjukkan kabel Ethernet yang khas, atau kabel jaringan. Ini adalah plugin, yang masuk ke LAN Card, atau Jaringan antarmuka controller (NIC).

Fungsi LAN Card

Tujuan dari LAN Card adalah untuk menciptakan koneksi fisik ke jaringan, untuk memberikan ‘pintu’ terbuka, seolah-olah. Antarmuka pertama didukung oleh LAN Card adalah antarmuka fisik bagaimana kabel dihubungkan ke kartu. Interface ini didefinisikan dengan baik dalam dokumentasi teknis, yang mengapa kabel jaringan standar sesuai kartu LAN paling standar. Fungsi kedua dari LAN Card adalah untuk menyediakan data link. Ada model teoritis dalam jaringan komputer yang disebut OSI – Open System Interconnection. Model ini, atau cara menjelaskan jaringan, termasuk 7 layer. Dua lapisan pertama adalah lapisan fisik dan data link. Setiap lapisan dari model OSI memungkinkan untuk lapisan lain untuk menjadi mandiri. Upgrade atau mengubah satu lapisan tidak mempengaruhi yang lain. Ini berarti bahwa jika plugin berubah untuk semua kartu LAN, unsur-unsur lain seperti protokol tidak harus berubah.

Data fungsi link dari LAN Card menyediakan hardware-tingkat pengiriman dan penerimaan data jaringan biner. Nol dan yang mengalir dari jaringan ke kartu jaringan. Kartu ini dapat mengenali aliran ini dan bahkan dapat memeriksa kesalahan. Ketika Anda menghidupkan komputer dengan LAN Card, itu akan memiliki dua lampu, satu hijau dan oranye. Lampu oranye akan menyala saat lapisan data link diaktifkan. Ini berarti bahwa kabel bekerja, ada jaringan yang terhubung, dan bit data mengalir. Lampu kedua, lampu hijau, datang pada setelah lapisan berikutnya lapisan jaringan sudah diaktifkan (seperti jaringan IP).

Jenis LAN Card

Jenis LAN Card dapat dibagi menjadi nirkabel dan konduktif (kabel) dari perspektif bagaimana mereka terhubung ke jaringan. Pada saat yang sama, kita bisa mengkategorikan kartu berdasarkan bagaimana mereka terhubung ke komputer. LAN Card dapat terhubung ke komputer melalui PCI, port PCMCIA, USB port, dan port lainnya. Sebagian besar komputer saat ini memiliki LAN Card terintegrasi ke papan utama atau mother board. Ini berarti bahwa Anda tidak dapat mengeluarkan kartu.

Sebagian besar komputer dapat memiliki lebih dari satu LAN Card dalam diri mereka. Ini khas untuk laptop hari ini untuk memiliki kartu LAN nirkabel dan kabel LAN Card. Anda dapat memiliki beberapa Kartu LAN kabel di komputer untuk menghubungkan komputer ke beberapa jaringan atau untuk meningkatkan kecepatan dan kapasitas koneksi ke jaringan tunggal dengan penyatuan dua atau Kartu LAN lebih ke koneksi virtual. Alasan lain untuk memiliki lebih dari satu LAN Card di komputer, terutama server, adalah untuk membangun ketahanan atau ketersediaan tinggi. Jika salah satu LAN Card gagal, atau jaringan gagal, server akan memiliki akses ke jaringan eksternal melalui LAN Card kedua dan jaringan sekunder. Ini adalah contoh dari LAN Card terintegrasi, atau kartu Ethernet pada mother board:



1. LAN Card ISA

Jenis ini yang pertama kali di produksi oleh perusahaan kartu jaringan dengan ciri khas slot nya berwarna hitam dan berjumlah antara satu sampai 3, Outpunya konektornya bisa BNC dan RJ45.

merk nya : 3com, Realtake, intel, dll

LAN Card ISA

2. LAN PCI

Jenis ini merupakan kelanjutan dan bahkan menjadi pengganti generasi Jenis ISA, jenis ini mulai diproduksi pada tahun 1992 hingga saat ini, dan digunakan pada Motherboard mulai Pentium 1 hingga saat ini, namun beda nya motherboard lama jumlah slot nya banyak kurang lebih 5 slot  PCI, nah saat ini slot PCI semakin dikurangi bahkan untuk merk-merk motherboard tertentu slot PCI hanya satu slot saja. alasan nya mungkin karena teknologi jaringan sekarang sudah di integrasikan dengan port Jaringan Internal.

merk nya : 3com, Realtake, D-Link, TP-Link, intel, dll

LAN Card PCI

3. LAN Card USB

Jenis ini sebagai solusi akhir apabila sobat kehabisan slot PCI, hehe.. atau juga mungkin karena sobat ingin simpel, karena jenis ini bisa di pasang dan di lepas, karena cukup di tancapkan pada port USB baik belakang ataupun depan. jadi sobat bisa menancapkan nya ke port USB dan Output nya Port RJ45 (Port LAN)

Merk nya : Logitech, Fujitsu, D-Link, dll

USB LAN Card

4. PCI Wirelless LAN Card

Nah kalau yang satu ini apabila sobat ingin jaringan tersebut dibangun tanpa menggunakan media kabel melainkan menggunakan media wirelless, jadi selain dengan USB Wirelles ini bisa menjadi alternatif. dengan jenis ini pemasangan nya pada slot PCI tetapi output nya antena wirelless.

Merk nya : TP-Link, D-Link, dll

PCI Wirelless LAN Card

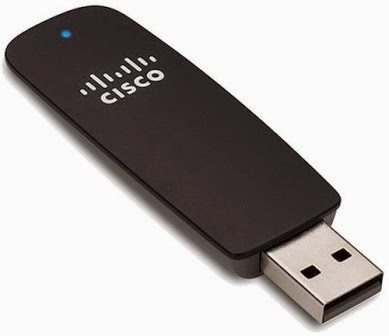

5. Wirelless Adapter / Wirelless USB

Sedangkan perangkat yang ini merupakan alat jaringan yang sama pula ditancapkan pada port USB, alat ini simpel karena bisa dibawa kemana-mana dan dipindak komputer kan. input nya USB dan outputnya Wirelless sehingga apabila di area sekitar ada wirelless maka ini bisa menjadi wirreles Client nya. teknologi jaringan nya terbagi tiga yaitu wirelless B, G dan N. Wirelles B beroperasi berdasarkan standard 802.11b bekerja dengan kecepatan maksimum 11 Mbps berada pada frequensi 2.4 GHz, Wirelles G beroperasi berdasarkan standard 802.11g bekerja dengan kecepatan maksimum 54 Mbps, Wirelles N beroperasi berdasarkan standard 802.11n bekerja dengan kecepatan maksimum 11 Mbps

Merk nya: LinkSys, TP-Link, dll

USB Wirelles

6. CardBus /PCMCIA

yang ini dipakai pada slot Cardbus atau PCMCIA untuk notebook. Kartu jaringan ini lebih banyak dipakai untuk kartu jaringan wireless, walaupun pada awalnya banyak diproduksi adapter LAN dengan speed 10 Mbps

Cardbus PCMCIA

7. ExpressCard

Adalah jenis kartu yang banyak diadopsi oleh notebook belakangan ini mulai akhir tahun 2006-an. Keuntungan utama dari technology ExpressCard dibanding CardBus adalah peningkatan bandwidth. ExpressCard mempunyai koneksi langsung kepada system bus melalui suatu jalur X1 Express PCI dan USB 2.0. ExpressCard mempunyai kapasitas keluaran bandwidth maksimum sampai 2,5 Gbps melalui PCI Express dan keluaran dari USB 2.0 sampai 480 Mbps.

express-card SanDisk

Ringkasan

LAN Card sangat penting saat ini. Kebanyakan perangkat terhubung ke jaringan, terutama untuk jaringan internet. Hal ini dapat berguna untuk mengenali jika komputer memiliki LAN Card. Anda dapat mencari port Ethernet. Kadang-kadang Anda mungkin perlu mengganti kartu LAN. Carilah cahaya oranye untuk melihat apakah kartu tersebut bekerja di lapisan rendah. Kadang-kadang kartu bekerja dengan baik, tetapi konfigurasi jaringan yang salah. Dalam hal ini mengganti kartu mungkin tidak diperlukan. Mulai sekarang, ketika Anda menggunakan jaringan, Anda mungkin akan berpikir tentang ‘pintu’, Kartu LAN membuat koneksi untuk Anda.
